額定載荷 500 - 5000 公斤

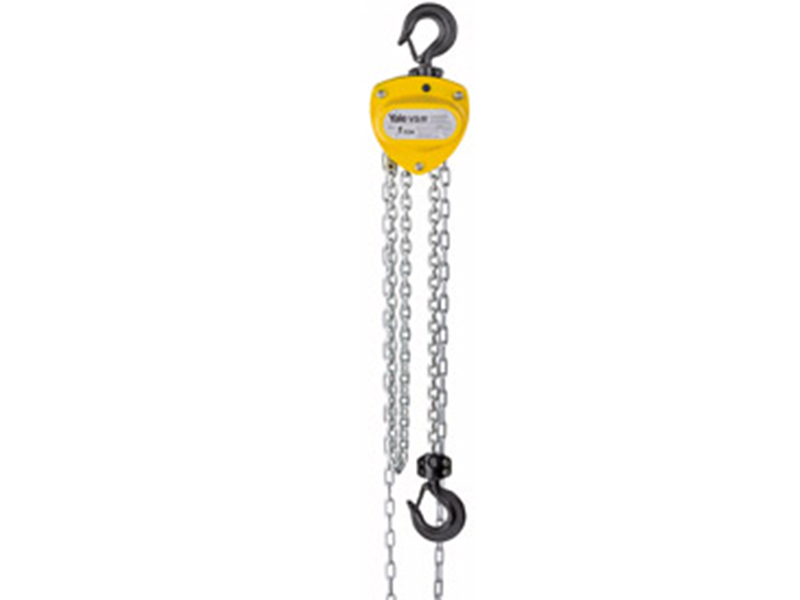

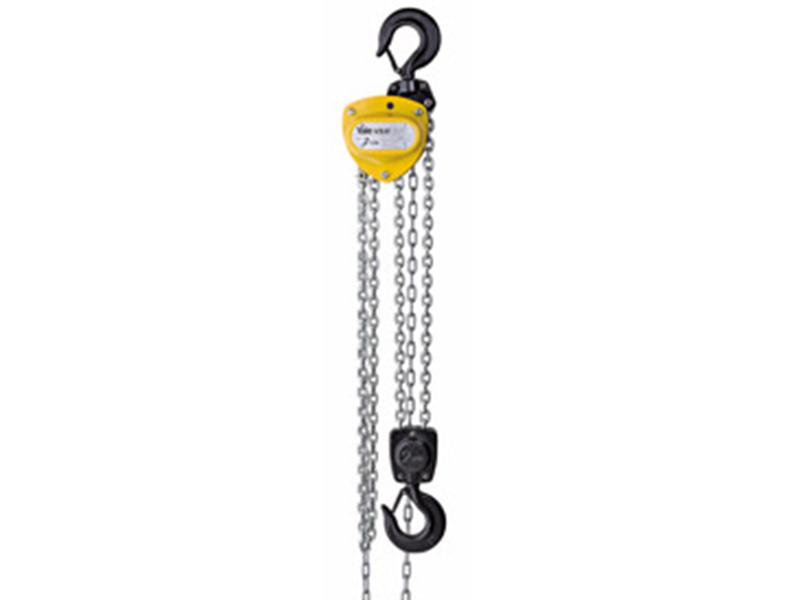

VS III 型手拉環鏈葫蘆是耶魯新設計并引進的手拉環鏈葫蘆。改進的導鏈機構防震、防卡，從而使鏈條運行更平滑。高質量的軸承，變速器和鏈槽保證操作更平穩。
優化的受力設置使操作更方便。
產品特性：
邊板和外殼牢固連接，滑輪蓋加固，確保葫蘆平穩提升。
精確的導鏈機構確保起重鏈條運行更平滑。
高質量的齒輪箱軸承、邊板和鏈槽能夠延長使用壽命。
鍍鋅防酸的制動裝置和滾珠軸承確保更佳的防腐蝕效果。
標配鍍鋅起重鏈條可起到額外的防腐蝕效果。
產品選項：
過載保護裝置
鏈袋
技術參數：
型號 | 額定載荷 kg | 鏈條數 | 鏈條規格 dxp mm | 每提升一米手拉鏈的行程 m | 手拉鏈額定載荷拉力 daN | 3米起升高度凈重 kg |
VSIII 0.5/1 | 500 | 1 | 5x15 | 26 | 21 | 9.0 |
VSIII 1.0/1 | 1000 | 1 | 6x18 | 24 | 24 | 11.5 |
VSIII 2.0/1 | 2000 | 1 | 8x24 | 19 | 32 | 19.0 |
VSIII 2.0/2 | 2000 | 2 | 6x18 | 15 | 29 | 17.3 |
VSIII 3.0/1 | 3000 | 1 | 10x30 | 12 | 40 | 31.0 |
VSIII 3.0 /2 | 3000 | 2 | 8x24 | 10 | 37 | 27.0 |
VSIII 5.0 /2 | 5000 | 2 | 10x30 | 8 | 41 | 43.0 |
外形尺寸：
型號 | VSIII 0.5 /1 | VSIII 1.0/1 | VSIII 2.0/1 | VSIII 2.0/2 | VSIII 3.0/1 | VSIII 3.0/2 | VSIII 5.0/2 |
Amin. mm | 350 | 380 | 460 | 490 | 570 | 580 | 700 |
B.mm | 21 | 28 | 36 | 36 | 45 | 45 | 47 |
C.mm | 23 | 27 | 35 | 35 | 40 | 40 | 45 |
D.mm | 16 | 20 | 29 | 29 | 29 | 29 | 40 |
E.mm | 145 | 158 | 205 | 170 | 240 | 220 | 250 |
F.mm | 140 | 155 | 180 | 155 | 210 | 175 | 190 |
G.mm | 80 | 87 | 94 | 87 | 110 | 94 | 95 |
H.mm | 60 | 68 | 86 | 68 | 100 | 81 | 95 |
K.mm | 240 | 270 | 320 | 285 | 370 | 340 | 410 |
