額定載荷 250 - 6000 公斤
Zephyr可旋轉低凈空小車組合環鏈葫蘆提供極小的凈空高度。額定載荷范圍從1/4至6噸in metric ton，可選配手推型或手拉型小車。此系列葫蘆外形輕巧且綜合了Zephyr產品線重型部件的所有特性。
Zephyr可旋轉低凈空小車組合環鏈葫蘆可以在極小的轉彎半徑內行走，而不會撞擊或刮擦軌道。由于輕巧外形，軌道可與墻壁近距離搭建。由于降低對屋頂高度的要求，因此極低凈空這一特點可在現有建筑結構或新建筑結構中實現成本節約。
此款葫蘆非常適合要求低凈空、互鎖和轉彎的大多數單梁軌道的應用，同時也適用于其它類型軌道。
產品選項：
寬工字鋼
軌道吊夾
過載保護器
鏈袋
防火花和防腐蝕選項
技術參數：
型號 | 額定載荷 kg | 標準起升高度 m | 下吊鉤鏈條數 | 工字鋼寬度* mm | 每提升一米拉鏈行程 m | 額定載荷手拉力 daN | 凈空高度 mm | 最小轉彎半徑** mm | 凈重 kg | ||
手推式 | 手拉式 | 手推式 | 手拉式 | ||||||||
1321-1/4 | 1322-1/4 | 250 | 2.4 | 1 | 127 | 33 | 8 | 157 | 533 | 58 | 65 |
1321-1/2 | 1322-1/2 | 500 | 2.4 | 1 | 127 | 33 | 16 | 157 | 533 | 58 | 65 |
1321-1 | 1322-1 | 1000 | 2.4 | 1 | 127 | 33 | 32 | 157 | 533 | 58 | 65 |
1321-1 1/2 | 1322-1 1/2 | 1500 | 2.4 | 1 | 152 | 66 | 26 | 171 | 762 | 111 | 121 |
1321-2 | 1322-2 | 2000 | 2.4 | 1 | 152 | 66 | 34 | 171 | 762 | 114 | 122 |
1321-3 | 1322-3 | 3000 | 2.4 | 2 | 203 | 170 | 19 | 211 | 1067 | 156 | 170 |
1321-4 | 1322-4 | 4000 | 2.4 | 2 | 203 | 170 | 26 | 235 | 1067 | 159 | 172 |
1321-5 | 1322-5 | 5000 | 2.4 | 3 | 254 | 170 | 33 | 252 | 1219 | 211 | 225 |
1321-6 | 1322-6 | 6000 | 2.4 | 3 | 254 | 170 | 41 | 252 | 1219 | 211 | 225 |
* 每臺葫蘆都是以特定的工字鋼寬度而制定，并且不可調整 | |||||||||||

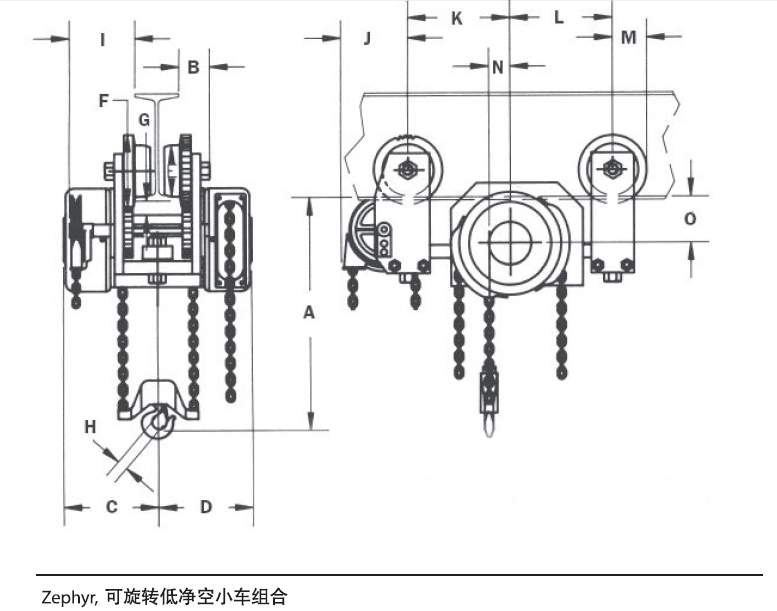

外形尺寸：
型號 | 1/4t & 1t | 1 1/2t & 2t | 3t | 4t | 5t | 6t |
A, mm | 157 | 171 | 210 | 235 | 252 | 252 |
B, mm | 51 | 56 | 65 | 65 | 71 | 71 |
C, mm | 167 | 221 | 251 | 251 | 257 | 257 |
D, mm | 167 | 221 | 251 | 251 | 257 | 257 |
E, mm | 95 | 114 | 162 | 162 | 183 | 183 |
F, mm | 127 | 152 | 203 | 203 | 229 | 229 |
G(push), mm | 22 | 16 | 24 | 24 | 22 | 22 |
G(geared), mm | 22 | 16 | 24 | 24 | 22 | 22 |
H, mm | 25 | 29 | 34 | 43 | 43 | 43 |
l, mm | 119 | 183 | 206 | 206 | 216 | 216 |
J,mm | 95 | 159 | 156 | 156 | 176 | 176 |
K, mm | 184 | 289 | 294 | 294 | 294 | 294 |
L, mm | 165 | 194 | 195 | 195 | 224 | 224 |
M, mm | 64 | 76 | 102 | 102 | 114 | 114 |
N, mm | 35 | 76 | 76 | 76 | 76 | 76 |
O, mm | 75 | 48 | 87 | 87 | 98 | 98 |
