額定載荷 750 - 3000 公斤
耶魯葫蘆中的這款A(yù)L鋁制手扳葫蘆是由封閉式外殼、手柄和手輪由高品質鋁材制成。得益于精密的滾軸軸承，該葫蘆可輕松操作。它白重很輕，當葫蘆需要頻繁地長距離攜帶進行各種作業時，這是一種優勢。導鏈機構鑄于葫蘆體內，確保完美的鏈條運作。標準配置的快速手輪裝置可用來快速拉動鏈條至負載位置，或沿兩個方向快速拉動鏈條至合適位置。
產品特性：
鍍鋅合金鋼制鏈條，符合國際標準與法規
標準配置平穩運行的快速手輪裝置
手柄儀需很小的力量就即可操作
技術參數：
型號 | 額定載荷 kg | 標準起升高度 m | 下吊鉤鏈條數 | 單次打輪提升高度 mm | 額定載荷手扳力 daN | 凈空高度 mm | 凈重 kg |
AL 750 | 750 | 1.5 | 1 | 30 | 16 | 315 | 6 |
AL 1000 | 1500 | 1.5 | 1 | 30 | 22 | 325 | 7 |
AL 1500 | 1500 | 1.5 | 1 | 16 | 18 | 380 | 10 |
AL 3000 | 3000 | 1.5 | 1 | 14 | 28 | 455 | 18 |

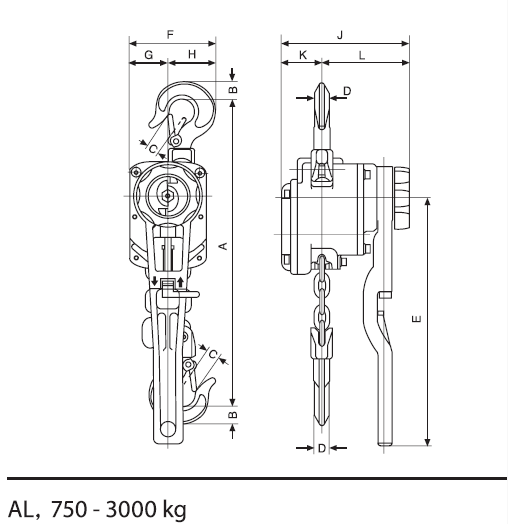

外形尺寸：
型號 | AL 750 | AL 1000 | AL 1500 | AL 3000 |
Amin., mm | 315 | 325 | 380 | 455 |
B, mm | 20 | 23 | 27 | 36 |
C, mm | 22 | 23 | 26 | 33 |
D, mm | 14 | 16 | 20 | 24 |
E, mm | 300 | 300 | 300 | 400 |
F, mm | 106 | 109 | 138 | 168 |
G, mm | 47 | 47 | 60 | 75 |
H, mm | 59 | 62 | 78 | 93 |
J, mm | 154 | 154 | 177 | 212 |
K, mm | 49 | 49 | 74 | 94 |
L, mm | 105 | 105 | 103 | 118 |
